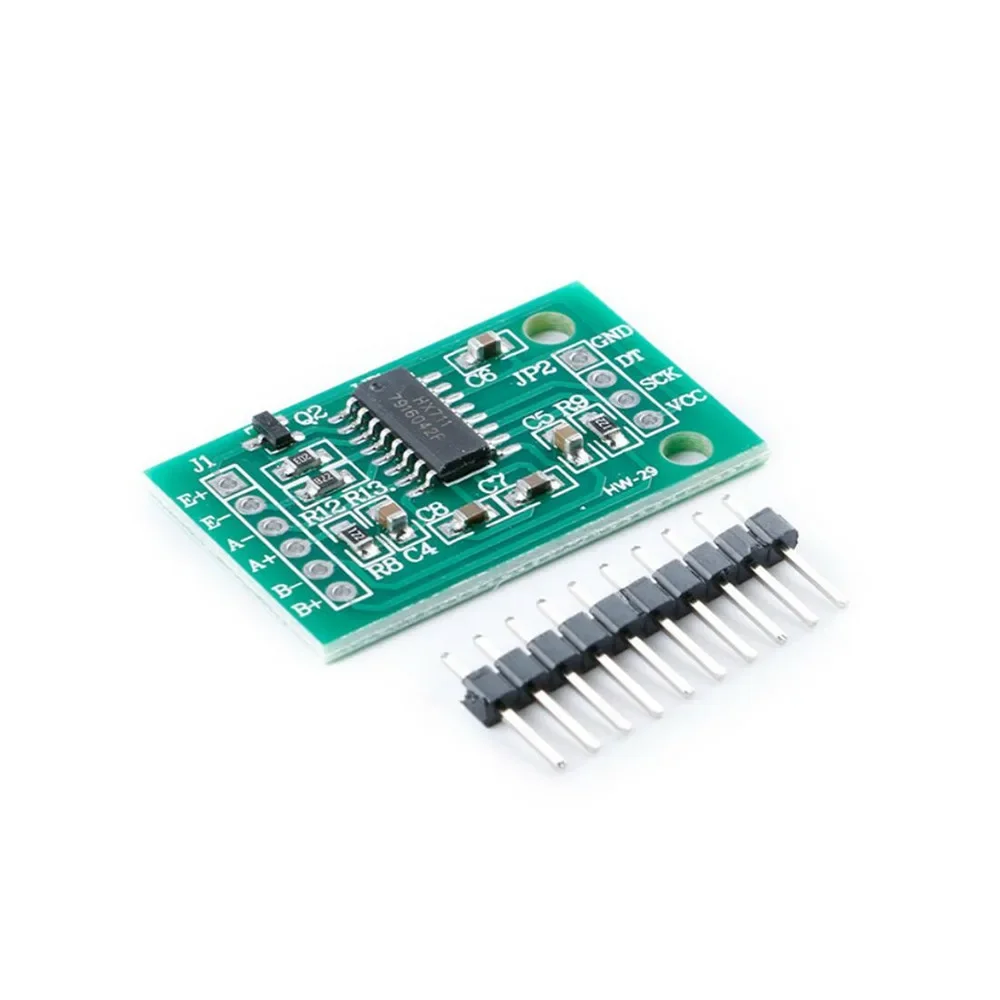

HX711

HX711 — жүктеме сезгіш (load cell) сенсорынан келетін өте әлсіз аналогтық сигналды цифрлық сигналға айналдыратын 24 биттік АЦП (аналого-цифрлық түрлендіргіш). Бұл модуль салмақ өлшеу жүйелерінде, мысалы, электронды таразыларда кеңінен қолданылады. HX711 Arduino, ESP32, STM32 сияқты микроконтроллерлермен оңай біріктіріледі.

Техникалық сипаттамалар:

• Жұмыс кернеуі: 2.6V ~ 5.5V

• Сигнал түрі: сандық (digital), екі пин (DT, SCK)

• АЦП дәлдігі: 24 бит

• Кіріс диапазоны: ±40 мВ

• Өлшемдері: 20 x 16 мм

• Интерфейс: 2-проводной SPI тәрізді

• Қуат тұтынуы: өте төмен

Қолдану салалары:

• Электронды таразылар

• Азық-дәрі диспенсерлері

• Өнеркәсіптік өлшеу құрылғылары

• Arduino және басқа DIY жобалар

Назар аударыңыз:

• Дұрыс жұмыс істеу үшін жүктеме сенсорымен (load cell) қосу қажет.

• Тұрақты және дәл өлшеулер үшін жақсы қоректендіру мен механикалық тұрақтылық маңызды.

• Шуды азайту үшін қысқа және экрандалған сымдарды қолдану ұсынылады.
