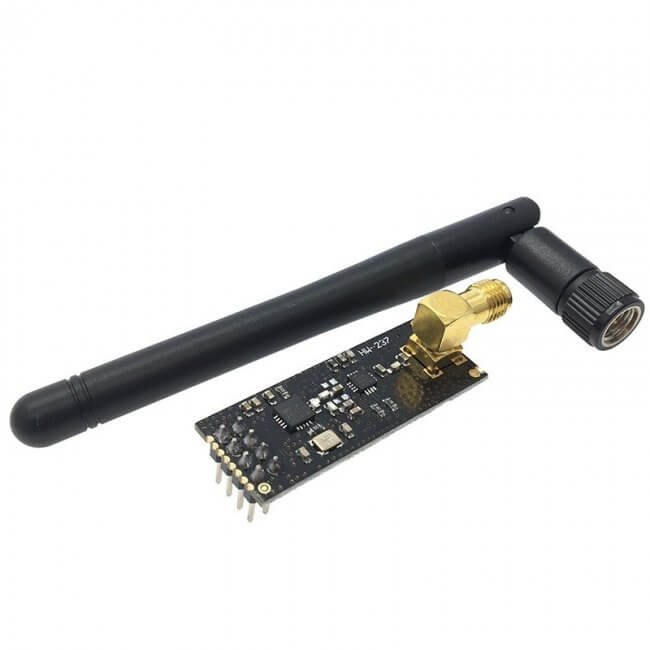

NRF24L01+PA+LNA — сыртқы SMA антеннасы бар күшейтілген сымсыз модуль

NRF24L01+PA+LNA — бұл 2.4 ГГц жиілікте жұмыс істейтін жоғары қуатты сымсыз байланыс модулі, ол NRF24L01+ чипінің негізінде жасалған және қуат күшейткішпен (PA) және аз шуды күшейткішпен (LNA) толықтырылған.

Модуль сыртқы SMA антеннамен жабдықталған, бұл сигналдың беріктігін арттырады және 1 км-ге дейінгі қашықтықта деректер жіберуді мүмкін етеді.

📊 Техникалық сипаттамалар:

• Жұмыс жиілігі: 2.4–2.525 ГГц

• Жіберу жылдамдығы: 250 Кбит/с, 1 Мбит/с, 2 Мбит/с

• Байланыс қашықтығы: ашық кеңістікте 1000 м дейін

• Интерфейс: SPI (10 МГц дейін)

• Қуат көзі: 3.3 В (5 В қосуға болмайды)

• Антенна: алынбалы сыртқы SMA

• Өлшемі: 47 × 16 мм

• Қосымша элементтер: PA және LNA күшейткіштері

🧩 Қолдану салалары:

• Ақылды үй жүйелері (қашықтан басқару)

• Arduino, ESP32, STM32 платалар арасындағы сымсыз байланыс

• IoT құрылғылары, телеметрия

• Радиобасқарылатын модельдер

• Ауыл шаруашылығы және өнеркәсіптегі автоматтандыру

• Сенсорлық желілер мен мәлімет алмасу жүйелері

💡 Артықшылықтары:

• ✅ Ұзақ қашықтықта тұрақты байланыс

• ✅ Кірістірілген PA+LNA модулі

• ✅ Сыртқы антенна – сигналдың сенімділігі

• ✅ SPI арқылы оңай қосылады

• ✅ Төмен қуат тұтыну

⚠️ Пайдалану кеңестері:

• AMS1117 сияқты тұрақтандырғыш арқылы қуаттандыру ұсынылады

• VCC мен GND арасына 10 мкФ конденсатор қою – тұрақты жұмыс үшін

• 5 В тікелей қоспаңыз — чип күйіп кетуі мүмкін

Құрамына кіреді:

• 1 × NRF24L01+PA+LNA модулі

• 1 × сыртқы SMA антенна
