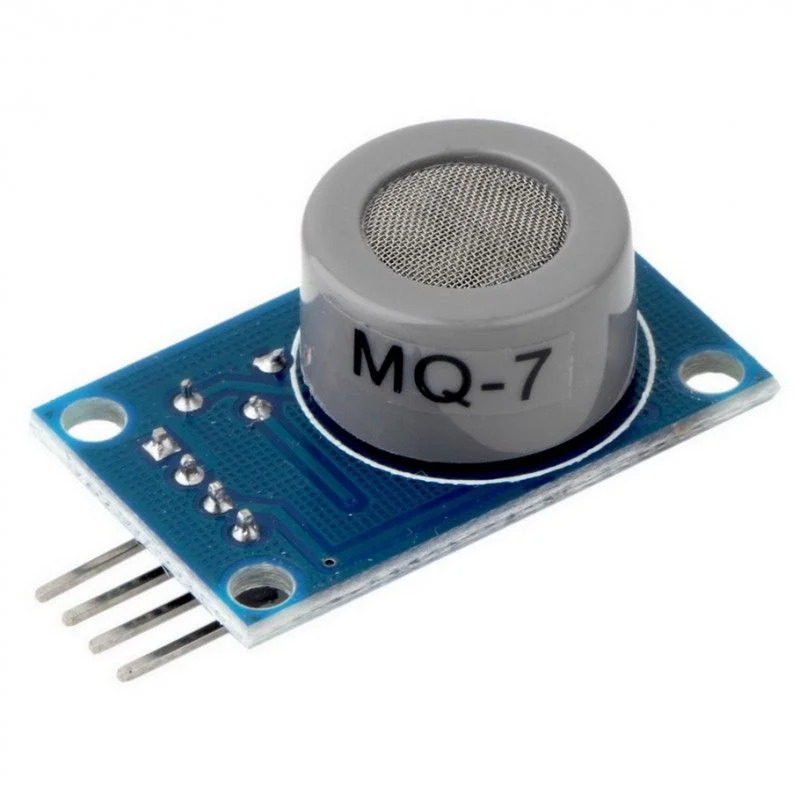

Иістелген көміртек тотығын (CO) анықтайтын MQ-7 газ датчигі

MQ-7 — ауадағы көміртек тотығының концентрациясын көрсетуге арналған жартылай өткізгіш сенсор. CO – иіссіз, түссіз және уытты газ, пеш, камин, газ колонкасы, автокөлік қозғалтқышы немесе нашар желдетілетін үй-жайларда көп мөлшерде пайда болады. MQ-7 CO деңгейін анықтап, қауіпсіздік шараларын алдын ала қабылдауға мүмкіндік береді.

Сенсордың негізгі өзегі — SnO₂ жартылай өткізгіш материалы. Ол қыздырылған кезде газ молекулаларының әсерін сезінеді, өткізгіштік өзгереді және аналогтық сигнал береді. MQ-7 ерекше қыздыру циклі арқылы жұмыс істейді:

• жоғары температурада (5V қыздыру) — сенсор «тазартылады»;

• төмен температурада (1.5V қыздыру) — CO-ға сезімталдық максималды болады.

Arduino жобаларында бұл процесс автоматтандырылады, сондықтан сенсор ұзақмерзімді дәл өлшеу бере алады.

MQ-7 үй-жайдағы CO артуы салдарынан улану қаупін төмендетеді. Асүйде, гаражда, пеш орналасқан бөлмеде сигнализация орнатуға, дыбыстық хабарлама немесе реле арқылы желдету жүйесін қосуға мүмкіндік береді. IoT-жүйелерде деректер Wi-Fi арқылы Home Assistant-ке немесе клаудқа жолданады.

Сенсор ppm форматында нақты цифрлық нәтиже бермейді — бұл аналогтық құрылғы. Сол себепті газ концентрациясы үшін өз шекті мәндеріңізді орнатасыз. Оның бағасы төмен, интеграциясы жеңіл әрі тұрақты.

Технические характеристики

• Жұмыс кернеуі: 5 V

• Жылытқыш элементінің қуаты: ≈ 800 mW

• Негізгі газ: CO (көміртек тотығы)

• Аналогтық шығыс: 0–5 V (АЦП-ға)

• Қыздыру режимі: 60 сек 5V → 90 сек 1.5V

• Жұмыс температурасы: –10…+50°C

• Ылғалдылық: ≤95% RH

• Интерфейс: аналогтық ADC

Области применения

• Пеш және камин қауіпсіздігі

• Газ колонкалары

• Көмір жағылатын бөлмелер

• Автокөлік гараждары

• IoT-бақылау

• «Ақылды үй» және дабыл жүйесі

• Желдету автоматизациясы

FAQ

Q: MQ-7 көмірқышқыл газын (CO₂) анықтай ма?
Жоқ, ол CO анықтайды. CO₂ үшін MH-Z сериясы пайдаланылады.

Q: Arduino-ға қосу қиын ба?
Жоқ, 5V, GND, A0 жеткілікті — қыздыру циклын код арқылы басқарасыз.

Q: Түтін немесе LPG-ді сезе ме?
Жоқ, бұл сенсор CO-ға арналған. Түтін үшін MQ-2, LPG үшін MQ-5 қолайлы.
