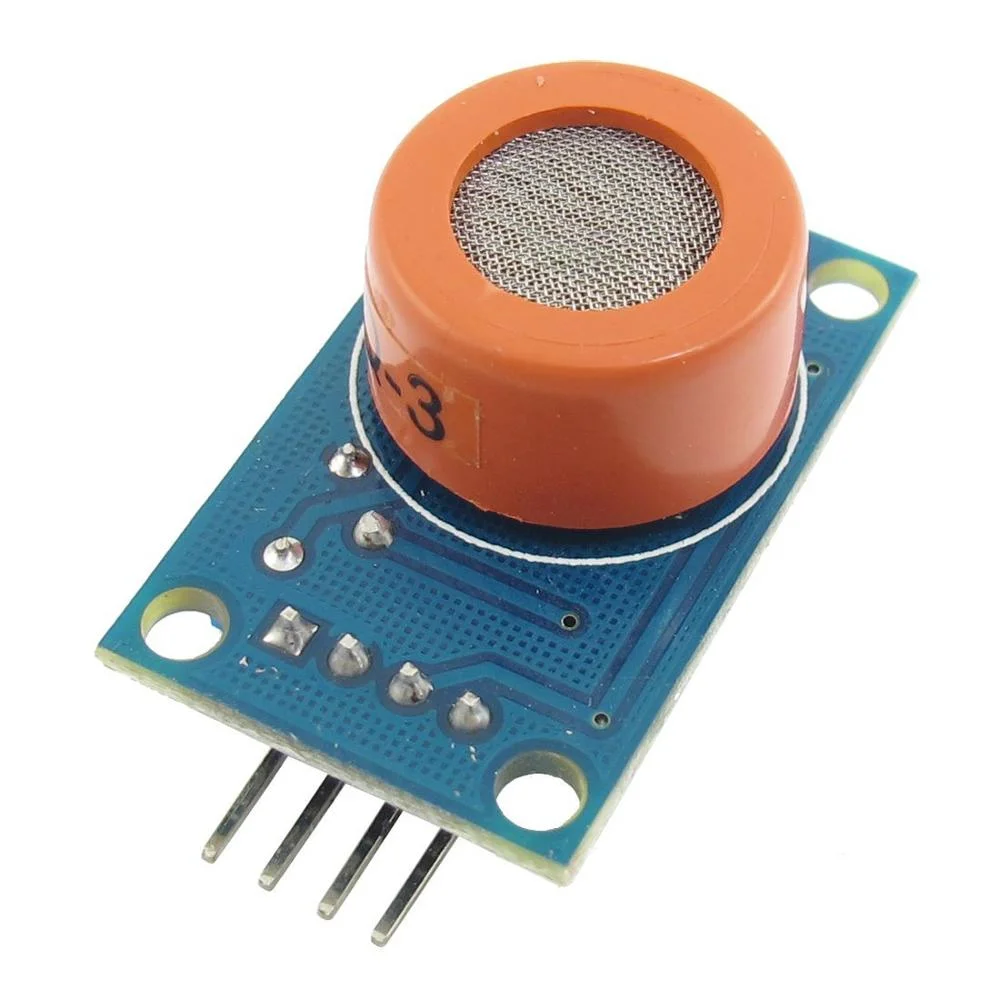

MQ-3 — этанолға сезімтал газ сенсоры, алкоголь буларын анықтауға арналған модуль (Arduino/ESP жобалары)

MQ-3 газ сенсоры этанолдың, алкоголь буларының және кейбір органикалық ерітінділердің концентрациясын анықтауға арналған. Оның негізгі артықшылығы — жоғары сезімталдық пен тез жылыту уақыты. Сенсор ішіндегі SnO₂ жартылай өткізгіш материалы ауадағы газбен реакцияға түсіп, шығыс кернеуін өзгертеді, сондықтан мәндерді аналогтық түрде оқу өте оңай.

Сенсор этанолға бағытталған, сондықтан ол тұрмыстық алкотестер, жүргізушілерге арналған қауіпсіздік құрылғылары, өндірістік желдетуді бақылау, бар-ресторан орындарындағы газ концентрациясын бақылау, «смарт» қауіп жүйелерінде пайдаланылады. Arduino-мен тікелей A0 пині арқылы, ал ESP32/ESP8266 арқылы 3.3V-ға бөлгішпен қосылады.

MQ-3 жұмыс істеген кезде қыздыру элементі тұрақты температура ұстайды — бұл сенсордың сезімталдығын арттырып, бірнеше ай бойы тұрақты нәтижелер береді. Қажет болса, калибрлеу этанолдың белгілі концентрациясы арқылы жүргізіледі.

Техникалық сипаттамалар

• Газ түрі: этанол (алкоголь булары)

• Қуат кернеуі: 5V

• Аналогтық шығыс: 0.1–4.9V (газға байланысты)

• Жылыту қуаты: ~900 мВт

• Жауап беру уақыты: < 10 секунд

• Жұмыс температурасы: −10…+50°C

• Ылғалдылық: ≤ 95% RH

Қолдану салалары

• Алкотестер құрылғылары

• Жүргізушілерге қауіпсіздік жүйесі

• IoT ауа мониторингі

• Бар, кафе, клуб қауіпсіздігі

• Өндірістік желдету

• Студенттік электроника жобалары

FAQ

❓ Темекі түтінін анықтай ма?
Толық емес, MQ-3 этанолға бағытталған.

❓ Arduino-ға қалай жалғаймын?
5V — VCC, GND — жер, A0 — аналогтық оқу.

❓ Калибрлеу міндетті ме?
Дәл өлшеу үшін иә — этанолдың белгілі концентрациясымен.

❓ Ішу фактісін нақты анықтай ма?
Бұл — сенсор, медициналық сертификат емес.
