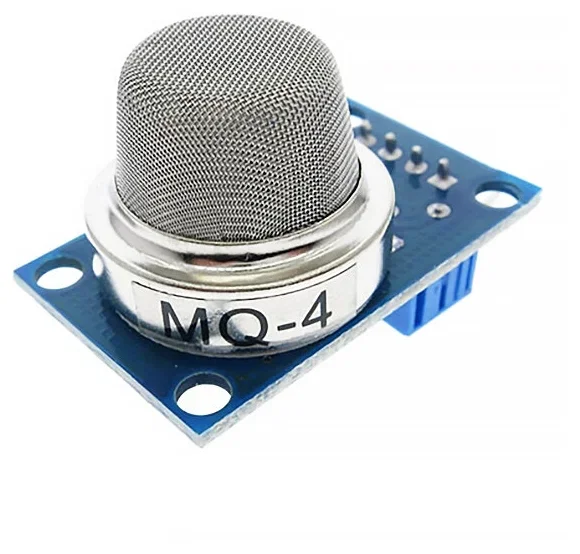

MQ-4 — метан (CH₄) және табиғи газды анықтайтын жоғары сезімтал газ сенсоры (Arduino/ESP жобаларына арналған)

MQ-4 — SnO₂ негізіндегі жартылай өткізгіш сенсор, метан концентрациясына жоғары сезімтал. Қыздырғыш элемент газдармен реакцияны тұрақтандырады, ал сенсор шығаратын аналогтық кернеу CH₄ деңгейін көрсетеді.

MQ-4-тің басты артықшылығы — табиғи газды ерте анықтау: ас үйлер, газ плиталары, газ колонкалары, қазандық бөлмелері, газ баллондары, гараждар және қоймалар үшін маңызды. Жобаларда сенсорды Arduino-ға A0 арқылы, ал ESP32-де кернеу бөлгішімен қосады.

Сенсорды алғаш қолданғанда бірнеше сағат «жылыту» кезеңі қажет, ол сезімталдықты тұрақтандырады. Мінсіз қолдану үшін белгілі CH₄ концентрациясымен калибрлеу ұсынылады.

MQ-4 IoT жобаларында Home Assistant, MQTT брокерлер, Wi-Fi телеметриясы, гараж қауіпсіздігі, газ ағып кетуді бақылау жүйелері үшін пайдаланылады. Арзан бағасы мен ұзақ мерзімді жұмысы оны үй қауіпсіздігі мен студенттік электроникада кеңінен таратады.

Техникалық сипаттамалар

• Анықталатын газ: метан (CH₄), табиғи газ

• Қуат: 5V

• Аналогтық шығыс: 0.1–4.9V

• Жылыту қуаты: ≈ 800 мВт

• Жауап беру уақыты: < 10 сек

• Қалпына келу уақыты: < 30 сек

• Жұмыс температурасы: −10…+50°C

• Ылғалдылық: ≤ 95% RH

Қолдану салалары

• Табиғи газдың ағып кетуін анықтау

• Баллон және LPG сақтау қауіпсіздігі

• Ас үй және қазандық қауіпсіздігі

• Гараж және қойма мониторингі

• IoT құрылғылары

• Arduino/ESP студенттік жобалары

FAQ

❓ Түтінді немесе LPG-ді анықтай ма?
Иә, бірақ сезімталдығы CH₄-ке қарағанда төмен.

❓ Медициналық немесе кәсіби сертификат бар ма?
Жоқ — бұл тұрмыстық/оқыту сенсоры.

❓ Arduino-ға қалай жалғаймын?
5V, GND, A0 — аналог оқу.

❓ Неге прогрев керек?
SnO₂ материалын тұрақтандыру үшін.
